A instalação de hidrantes e mangotinhos é uma etapa crítica no planejamento de segurança contra incêndios em edificações e precisa ser feita com precisão, técnica e conformidade normativa.

Neste guia, você aprenderá quais são os tipos de sistemas, as normas que regem sua implantação, o passo a passo desde o projeto até a manutenção, e como evitar falhas que podem comprometer o AVCB (Auto de Vistoria do Corpo de Bombeiros).

Se tiver qualquer dúvida, clique aqui e envie uma mensagem para nosso time de especialistas.

Por que a instalação de hidrantes e mangotinhos é tão essencial?

Ao planejar a instalação de hidrantes e mangotinhos, você está garantindo que, em caso de incêndio, o fluxo de água esteja prontamente disponível para controle imediato, tanto por brigadistas quanto por equipes de resgate.

Esta infraestrutura preserva vidas, reduz danos e atende às exigências legais em edifícios comerciais, residenciais ou industriais. A ausência ou falhas nesse sistema podem resultar na reprovação do PPCI e atrasar a operação do empreendimento.

Tipos de sistemas: hidrante x mangotinho

Segundo a ABNT NBR 13714, a instalação deve considerar se será utilizado sistema completo de hidrantes ou o mais compacto de mangotinhos (sistema tipo 1).

O sistema de mangotinhos pode ser uma opção prática para ocupações residenciais ou com carga de incêndio leve, uma vez que é permitido substituir o sistema completo em certos casos conforme normativa e aprovação técnica.

Já edificações com risco maior, como indústrias ou prédios corporativos, exigem o sistema completo para garantir maior vazão e cobertura.

Normas técnicas indispensáveis

A NBR 13.714 define como dimensionar, instalar e manter o sistema de hidrantes e mangotinhos, cobrindo aspectos como pressão mínima, vazão e localização estratégica.

A IT-22, instrução técnica recente, também impõe condições precisas para projetos novos ou reformas e é essencial para o PPCI.

Etapas para uma instalação segura

Projeto técnico: o engenheiro responsável deve calcular pressão hidráulica, rotas das tubulações, quantidade de pontos de mangotinhos e hidrantes, levando em conta escadas, elevadores e áreas.

Dimensionamento do sistema hidráulico: a prumada principal deve ter no mínimo 63 mm de diâmetro, enquanto a tomada para mangueira flexível deve ser de 38 mm. Esses critérios garantem a eficiência operacional em emergência.

Materiais e acessórios adequados: tubulações, válvulas e mangueiras devem ser certificados, respeitar os diâmetros e ser resistentes à pressão. Quanto ao abrigo, mangueiras podem ser acomodadas em zigue-zague, carretéis axiais ou formato 8, conforme NBR 12779.

Instalação prática: a montagem deve seguir o projeto aprovado, respeitando alturas, distâncias e pontos críticos como escadas e corredores. O sistema deve permitir fácil acesso para combate imediato.

Sinalização e acessibilidade: todos os pontos do sistema precisam estar sinalizados conforme as normas locais e ser de fácil manuseio pela brigada interna ou bombeiros.

Testes e comissionamento: após instalação, execute testes de pressão, fluxo e ajustes mecânicos. Informe e treine brigadistas sobre uso do sistema.

Manutenção periódica: após a inspeção, mantenha o cronograma regular para checagem do funcionamento, vedação e sinais de desgaste.

Perguntas frequentes sobre a instalação de hidrantes e mangotinhos

Qual a diferença funcional entre hidrante e mangotinho?

O hidrante oferece maior vazão de água para áreas de risco intenso, enquanto o mangotinho é ideal para uso rápido em ambientes menos críticos.

Quais as isenções possíveis?

Alguns locais como mezaninos, terraços e salas técnicas com menos de 100 m² podem ser dispensados de instalação se estiverem cobertos por sistema adjacente com acesso adequado de mangotinhos.

Quem pode operar o sistema?

Em emergências, brigadas treinadas e bombeiros civis devem ser capazes de manusear hidrantes e mangotinhos com segurança.

Erros comuns na instalação de hidrantes e mangotinhose como evitá-los

– Ignorar normas técnicas ao comprar materiais: um dos erros mais graves na instalação de sistemas de hidrantes e mangotinhos é adquirir materiais sem observar as exigências das normas da ABNT, especialmente a NBR 13714. Isso pode resultar em tubulações com espessura inadequada, válvulas que não suportam a pressão exigida ou mangueiras com conectores fora do padrão. Além de colocar em risco a eficácia do sistema, o uso de materiais fora de norma pode levar à reprovação do projeto no Corpo de Bombeiros e à perda de garantias do fabricante. Em caso de incêndio, os prejuízos podem ser irreparáveis.

– Dimensionar mal as tubulações: o dimensionamento incorreto da rede hidráulica pode comprometer toda a operação do sistema de combate a incêndio. Quando os diâmetros das tubulações são menores do que o necessário, a pressão da água nos hidrantes e mangotinhos pode ser insuficiente para controlar as chamas. Por outro lado, tubulações superdimensionadas aumentam o custo sem necessidade e podem dificultar a instalação. O cálculo deve ser feito por engenheiros com base em altura da edificação, número de pavimentos, área de cobertura e tipo de ocupação, sempre respeitando os parâmetros normativos.

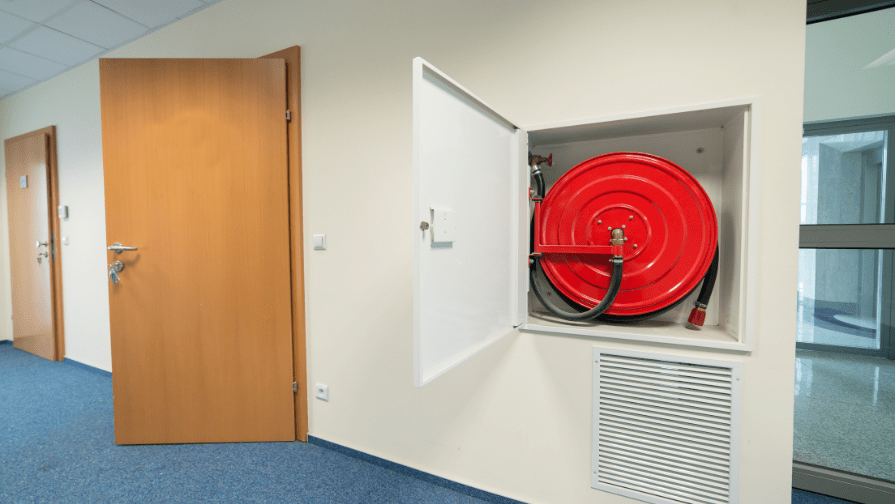

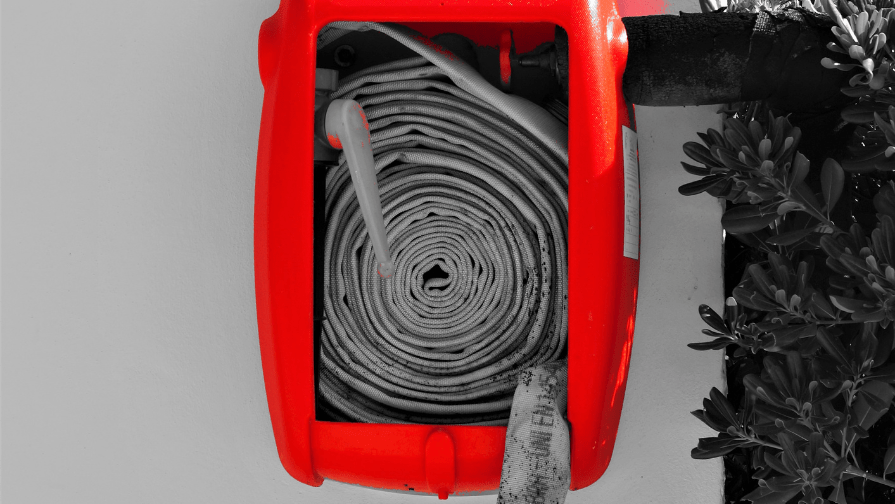

– Usar abrigos inadequados para mangueiras: os abrigos — aqueles compartimentos vermelhos onde ficam os hidrantes, mangueiras e esguichos — não são todos iguais. Há modelos específicos para mangotinhos, outros para mangueiras de 1½”, e ainda os que comportam carretéis giratórios. Usar um abrigo incompatível pode dificultar o uso em uma emergência: a mangueira pode ficar presa, mal acomodada ou sofrer dobras que comprometam seu funcionamento. Além disso, a exposição a calor, poeira ou umidade em abrigos mal vedados pode danificar os componentes com o tempo.

– Esquecer da sinalização e treinamento de equipe: de nada adianta ter um sistema impecável se ninguém souber usá-lo. É obrigatório sinalizar corretamente todos os pontos de hidrantes e mangotinhos, com placas visíveis, fotoluminescentes e instaladas na altura correta. Também é fundamental treinar a brigada interna de incêndio para localizar os pontos, abrir válvulas, acionar o jato e manusear o equipamento com segurança. Em uma emergência, o tempo de resposta é vital e a desinformação pode custar vidas.

– Manter tubulações sem testes e manutenção preventiva: tubulações e conexões do sistema devem ser testadas periodicamente, com medições de pressão, vazão e inspeção visual. Com o tempo, é comum ocorrer corrosão interna, vazamentos, entupimentos por sedimentos ou ressecamento de vedações. Se não houver manutenção preventiva, o sistema pode falhar no momento mais crítico. Por isso, a legislação exige cronogramas de inspeção e laudos periódicos assinados por profissional habilitado. A negligência nesse ponto é uma das principais causas de reprovação no AVCB.

O papel da Ignis Security na prevenção eficaz

A correta instalação de hidrantes e mangotinhos garante resposta rápida em emergências, conformidade legal e proteção ao patrimônio e vidas. Sem exagero: isso faz toda a diferença quando o fogo aparece.

Faça seu projeto com rigor, use materiais certificados, siga normas e mantenha tudo em condições ideais. Sua edificação vai agradecer (e os ocupantes também).

A Ignis Security oferece soluções completas: equipamentos certificados, suporte técnico para elaboração do PPCI e acompanhamento na instalação. Trabalhar com parceiros que garantem rastreabilidade, qualidade comprovada e suporte prático faz toda a diferença na eficácia da prevenção.

Com Ignis, você dispõe não só de extintores, sprinklers, tubulações e sinalizações, mas também de orientação técnica para manter tudo conforme normas e pronto para auditorias e inspeções.

Para mais informações, clique aqui e envie uma mensagem.
